無錫海利達自動化儀器廠

YK-101觸摸屏控制系統

使用說明書（飛刀無主機版）

一、概述

YK-101控制系統為全數字觸摸式控制系統,該系統采用高性能芯片.7寸液晶顯示屏.觸摸屏等高數字化產品。外觀獨特，界面新穎，操作簡單，抗干擾能力極強?，F(xiàn)已廣泛用于塑料制袋機、橫切機、全自動無紡布制袋機.全自動編織袋制袋機、圓織機等領域。

本系統輸入16個點（包括2路高速測速端口），輸出16個點，外加4路模擬量輸出?？赏瑫r控制主電機（三相異步電機）送料電機（伺服電機或步進電機），放料電機（直流電機或三相異步電機），實現真正意義上的三個電機同步運行。即全自動加速功能，主機速度和后放料速度數據同時換算后速度自動分配。

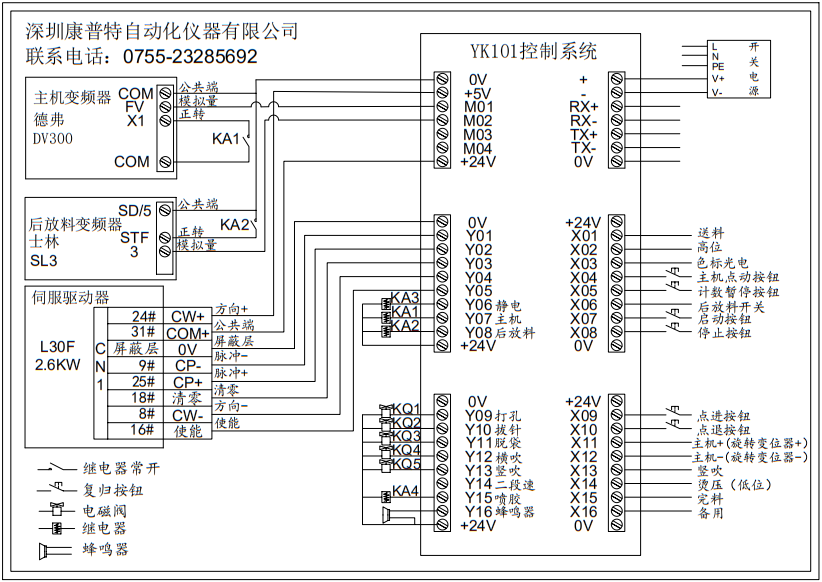

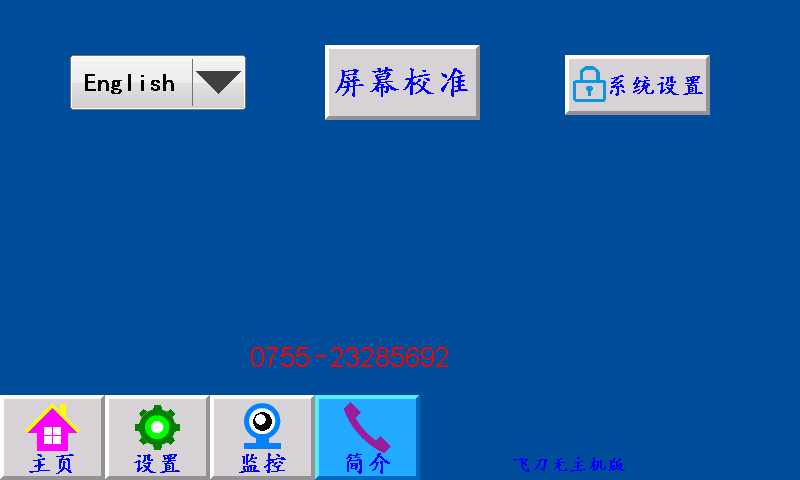

二、簡介

English/中文：中文和英文界面切換按鍵。

系統設置：按此鍵輸入正確的密碼，方可進入。

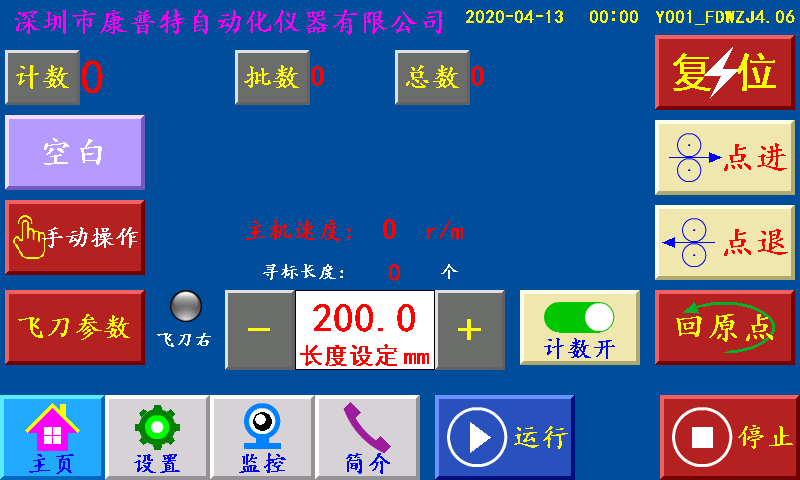

三、主頁

長度設定：顯示制袋所設定長度,單位:毫米（也可以當按鍵直接調節長度）

計數開/計數關：控制每次送料是否需要計數。

回原點：點擊此鍵，控制機械手回到原點前限。

飛刀參數：點擊此鍵，進入飛到參數設置界面。

計數/清零：單批次累計到一批個數結束時,個數自動歸零；按“計數/清零”鍵清零清個數。

批數/清零：一批結束后，批數加“1”，

總數/清零：個數每加一個，總數加“1”；按“總數/清零”鍵清零總數。

空白/深色/淺色：三種狀態切換。

空白：指光電忽略色標光電傳感器信號；

深色：指跟蹤印刷制品時，以深顏色的色標點為跟蹤點；

淺色：指跟蹤印刷制品時，以淺顏色的色標點為跟蹤點。

尋標：當‘尋標’鍵選擇“深色/淺色”時按此鍵，伺服（步進）電機一直轉到深色的色標點自動停轉時，設置為“追深”；伺服（步進）電機一直轉到淺色的色標點自動停轉時，設置為“追淺。 　　　　　　　　

當‘尋標’鍵選擇“空白”時，按此鍵無效

點進：在停止狀態下，手動伺服（步進）電機正轉。

點退：在停止狀態下，手動伺服（步進）電機反轉，在運行狀態下此鍵變?yōu)椤把a數”，按此鍵計數減1。

復位：系統不能正常工作時，按此鍵程序重新啟動，也可以做緊急停機用。

運行：按此鍵，主機正常運行。（長按3秒左右）

停止：按此鍵，霍爾開關GK1檢測到高位停機信號；主機自動停機。

狀態顯示：運行/停止/暫停/脫標/不在左限/右限，六種狀態切換顯示。

運行：按啟動鍵后顯示“運行”。

停止：通電后一直顯示“停止”。

暫停：當機型選擇“暫?！睍r一批結束停機N秒后主機自動開機。

脫標：在制作印刷制品時沒有跟蹤到色標點顯示“脫標”。

不在左限：啟動或者運行過程中，飛刀伺服（步進）電機沒回到原點時，顯示不在左限。

右限：運行過程中，飛刀伺服（步進）電機跑到右限位，顯示“右限”

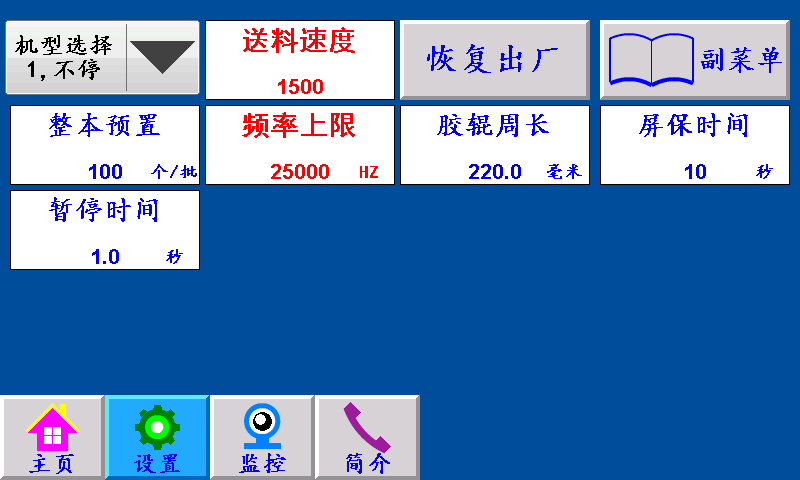

四、設置

不停/暫停/停機：“不?！保阂慌Y(jié)束主機不停，繼續正常工作。

　　　　  “暫?！保阂慌Y(jié)束主機暫停，停到暫停時間結束，主機自動開機。

“停機”：一批結束主機自動停機后不再運行，手動按啟動鍵方可運行。

恢復出廠：按此鍵恢復出廠設置（慎用）。

副菜單：點擊此鍵進入副菜單界面。

整本預置：一批設定的個數，提前5個報警。單位：個

送料速度：伺服（步進）電機的加減速時間，設定越大，伺服（步進）電機起步越快。

膠輥周長：伺服（步進）電機帶動橡膠輥轉一圈的長度。

暫停時間：當機型選擇暫停，一批結束后主機自動停機所設定的時間。

頻率上限：伺服（步進）電機的最高轉速，設定越大，伺服（步進）電機的轉速越快。

屏保時間：主機運行狀態下，在主界面停留此時間進入屏保狀態。（設置0則屏保無效）

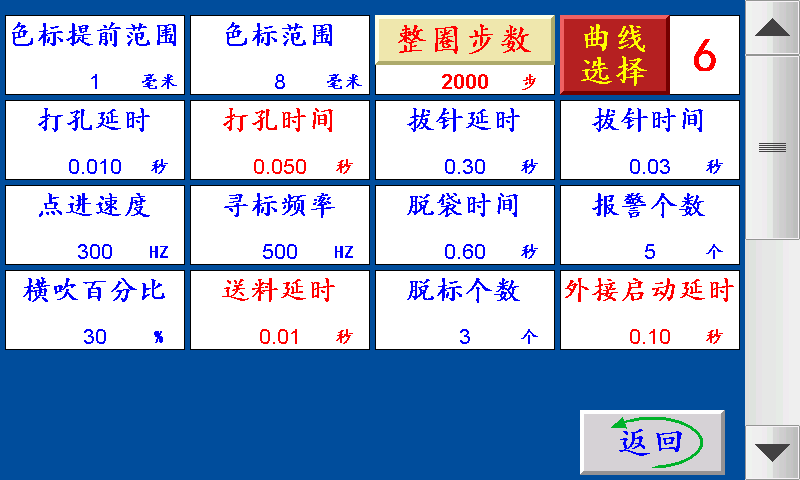

 五、副菜單

色標范圍：制作彩色制品時，伺服（步進）電機以恒定的速度尋找色標點的范圍（即色標光電在『長度—設定的色標范圍長度』范圍內尋找色標，尋至『長度+設定的色標范圍長度』。

色標提前范圍：制作彩色制品時，伺服（步進）電機在料送結束之前，提前以恒定的速度尋找色標。

打孔延時：送料結束后延時此參數設定的時間后打孔信號輸出。

打孔時間：伺服（步進）電機轉結束，打孔電磁閥工作的時間。

拔針延時：一批結束后延時此參數設定的時間后拔針信號輸出。

拔針時間：一批結束后延時“拔針延時”的時間后拔針信號輸出，跟脫袋信號一起斷開。

橫吹百分比：由輸入點X01送料信號控制橫吹信號輸出，輸出時間由此參數來設定調節。

脫袋時間：一批結束后延時“拔針延時”加“拔針時間”的時間后脫袋信號輸出，時間結束后跟拔針信號一起斷開。

報警個數：一批結束前提前N個報警。

點進速度：伺服（步進）電機的點進/點退時的速度，設定越大，伺服（步進）電機的轉速越快。

尋標頻率：伺服（步進）電機追色標時的速度，設定越大，伺服（步進）電機的轉速越快。

外接啟動延時：點擊外接啟動按鈕時，持續該時間后主機開始啟動。

送料延時：下一次送料時，延時送料延時時間后開始送料。

脫標個數：設定N個,制作彩色制品時,跟蹤N次色標點,跟蹤不住自動停機。

整圈步數：伺服（步進）電機轉一圈所需要的脈沖個數。

曲線慢速/曲線中速/曲線快速/曲線高速，4種不同的曲線切換。

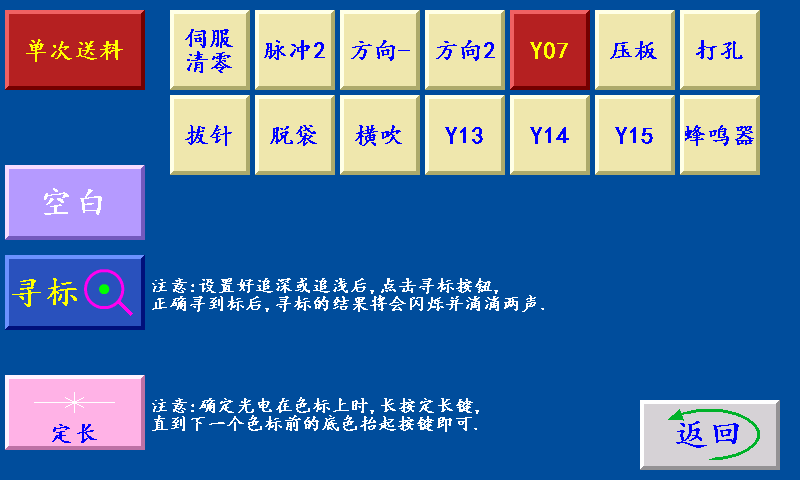

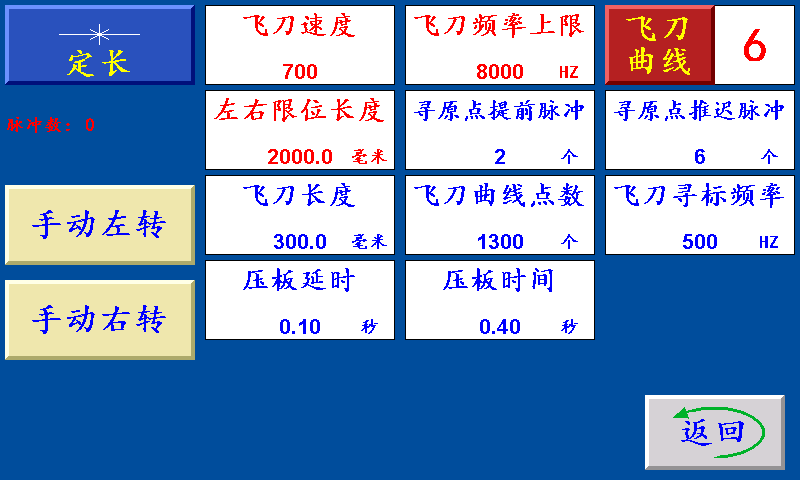

六、飛刀參數
