| YK-101橫切機機械手說明書 |
| 發布日期：2022/3/25 13:43:00 點擊數：287 次 |
 |
無錫海利達自動化儀器廠YK-101觸摸屏控制系統使用說明書（橫切機機械手版）一、概述 YK-101控制系統為全數字觸摸式控制系統,該系統采用高性能芯片.7寸液晶顯示屏.觸摸屏等高數字化產品。外觀獨特，界面新穎，操作簡單，抗干擾能力極強?，F(xiàn)已廣泛用于塑料制袋機、橫切機、全自動無紡布制袋機.全自動編織袋制袋機、圓織機等領域。 本系統輸入16個點（包括2路高速測速端口），輸出16個點，外加4路模擬量輸出?？赏瑫r(shí)控制主電機（三相異步電機）送料電機（伺服電機或步進電機），放料電機（直流電機或三相異步電機），實現真正意義上的三個電機同步運行。即全自動加速功能，主機速度和后放料速度數據同時換算后速度自動分配。

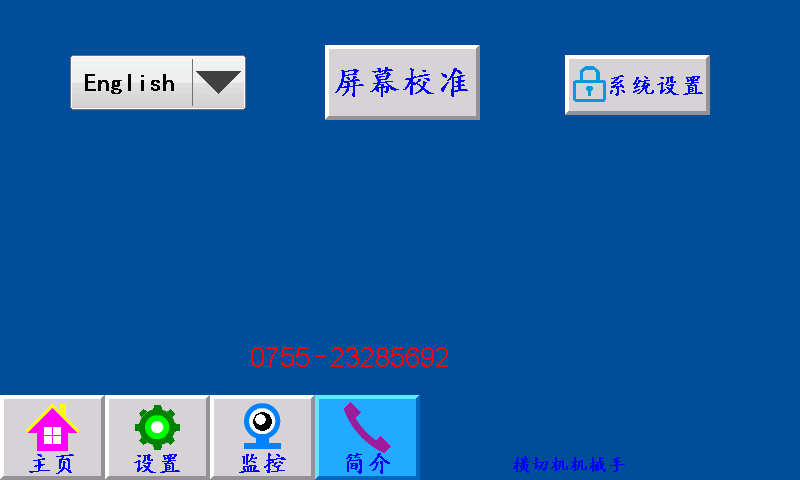

二、簡介 English/中文：中文和英文界面切換按鍵。
系統設置：按此鍵輸入正確的密碼，方可進入。

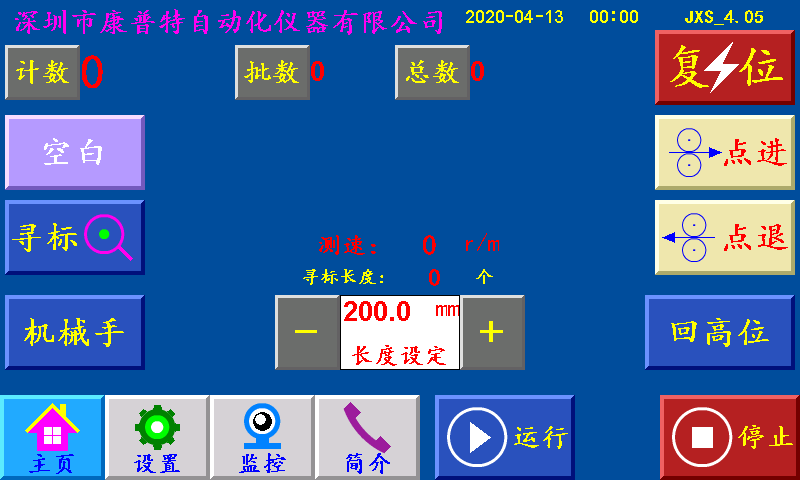

三、主頁 長度設定：顯示制袋所設定長度,單位:毫米（也可以當按鍵直接調節長度） 機械手：點擊進入機械手參數界面。 計數/清零：?jiǎn)闻卫塾?jì)到一批個數結束時,個數自動歸零；按“計數/清零”鍵清零清個數。 批數/清零：一批結束后，批數加“1”， 總數/清零：個數每加一個，總數加“1”；按“總數/清零”鍵清零總數。 空白/深色/淺色：三種狀態切換。 空白：指光電忽略色標光電傳感器信號； 深色：指跟蹤印刷制品時，以深顏色的色標點為跟蹤點； 淺色：指跟蹤印刷制品時，以淺顏色的色標點為跟蹤點。 尋標：當‘尋標’鍵選擇“深色/淺色”時按此鍵，伺服（步進）電機一直轉到深色的色標點自動停轉時，設置為“追深”；伺服（步進）電機一直轉到淺色的色標點自動停轉時，設置為“追淺。 當‘尋標’鍵選擇“空白”時，按此鍵無效 點進：在停止?fàn)顟B(tài)下，手動伺服（步進）電機正轉。 點退：在停止?fàn)顟B(tài)下，手動伺服（步進）電機反轉，在運行狀態下此鍵變?yōu)椤把a(bǔ)數”，按此鍵計數減1。 復位：系統不能正常工作時，按此鍵程序重新啟動，也可以做緊急停機用。 運行：按此鍵，主機正常運行。（長按3秒左右） 停止：按此鍵，霍爾開關GK1檢測到高位停機信號；主機自動停機。 狀態顯示：運行/停止/不在高位/暫停/脫標/不在原點，六種狀態切換顯示。 運行：按啟動鍵后顯示“運行”。 停止：通電后一直顯示“停止”。 不在高位：變頻主機啟動時未在高位時，顯示“不在高位”。
暫停：當機型選擇“暫?！睍r(shí)一批結束停機N秒后主機自動開機。 不在原點：運行過程中，機械手回原點未回到原點時，顯示“不在原點”。

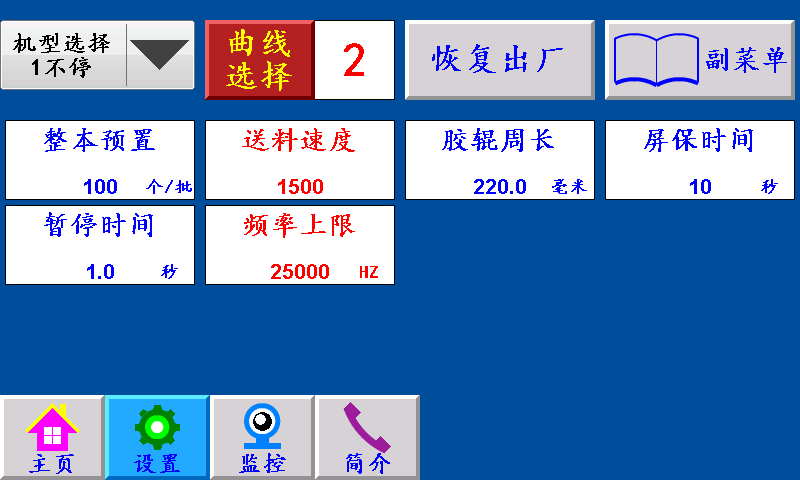

四、設置 不停/暫停/停機：“不?！保阂慌Y(jié)束主機不停，繼續正常工作。 “暫?！保阂慌Y(jié)束主機暫停，停到暫停時間結束，主機自動開機。 “停機”：一批結束主機自動停機后不再運行，手動按啟動鍵方可運行。 恢復出廠：按此鍵恢復出廠設置（慎用）。 副菜單：點擊此鍵進入副菜單界面。 整本預置：一批設定的個數，提前5個報警。單位：個 暫停時間：當機型選擇暫停，一批結束后主機自動停機所設定的時間。 送料速度：伺服（步進）電機的加減速時間，設定越大，伺服（步進）電機起步越快。 頻率上限：伺服（步進）電機的最高轉速，設定越大，伺服（步進）電機的轉速越快。 膠輥周長：伺服（步進）電機帶動橡膠輥轉一圈的長度。 曲線選擇：1~9，步進電機默認1，伺服電機默認6
屏保時間：主機運行狀態下，在主界面停留此時間進入屏保狀態。（設置0則屏保無效）

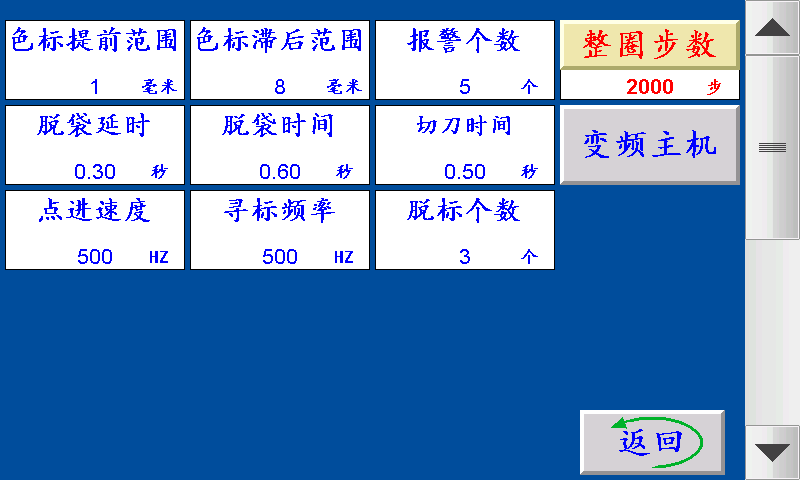

五、副菜單 色標范圍：制作彩色制品時，伺服（步進）電機以恒定的速度尋找色標點的范圍（即色標光電在『長度—設定的色標范圍長度』范圍內尋找色標，尋至『長度+設定的色標范圍長度』。 色標提前范圍：制作彩色制品時，伺服（步進）電機在料送結束之前，提前以恒定的速度尋找色標。 脫袋時間：一批結束后延時“脫袋延時”的時間后脫袋信號輸出，時間結束后斷開。 報警個數：一批結束前提前N個報警。 點進速度：伺服（步進）電機的點進/點退時的速度，設定越大，伺服（步進）電機的轉速越快。 尋標頻率：伺服（步進）電機追色標時的速度，設定越大，伺服（步進）電機的轉速越快。 脫標個數：設定N個,制作彩色制品時,跟蹤N次色標點,跟蹤不住自動停機。 整圈步數：伺服（步進）電機轉一圈所需要的脈沖個數。 切刀時間：料送結束后，氣動切刀輸出“切刀時間”后，切刀信號關閉。 變頻主機/氣動切刀： 變頻主機：切刀使用變頻控制，由高位信號控制切刀關閉。
氣動切刀：切刀使用氣動控制，由切刀時間控制切刀輸出時間。

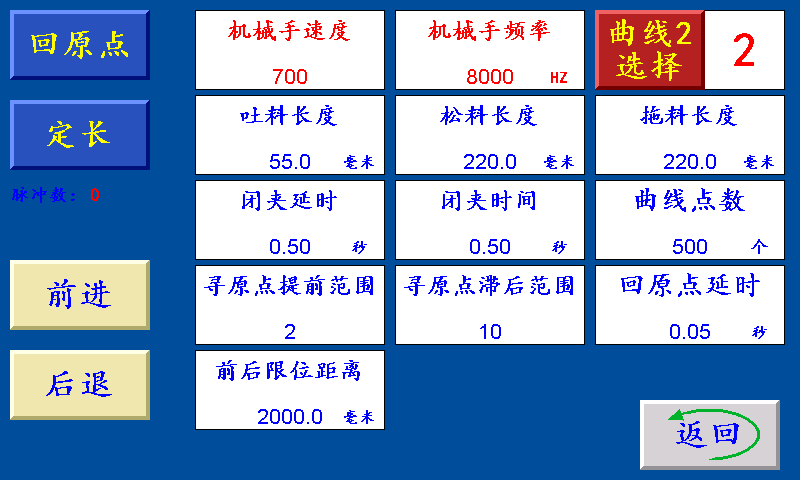

六、機械手設置界面 機械手速度：伺服（步進）電機的加減速時間，設定越大，伺服（步進）電機起步越快。 機械手頻率：伺服（步進）電機的最高轉速，設定越大，伺服（步進）電機的轉速越快。 曲線2選擇：1~9，步進電機默認1，伺服電機默認6 回原點：停機狀態下，機械手回到原點左限。 定長：停機狀態下，計算機械手前后限位所需要的總脈沖數。 前進：在停止?fàn)顟B(tài)下，手動伺服（步進）電機正轉。 后退：在停止?fàn)顟B(tài)下，手動伺服（步進）電機反轉。 吐料長度：每次送料時，送料伺服（步進）電機先送吐料長度。 拖料長度：機械手后退松料該長度后，機械手夾子打開。 松料長度：機械手夾子打開后，機械向后移動拖料長度。 閉夾延時：吐料結束后，閉夾電磁閥延時“閉夾延時”時間后閉夾信號輸出。 閉夾時間：閉夾延時時間結束后，閉夾電磁閥輸出閉夾時間。 尋原點提前范圍：機械手回原點左限時，提前該脈沖數進入尋標回原點左限。 尋原點滯后范圍：機械手走回原點左限走定長后，繼續走滯后范圍尋原點左限。 回原點延時：機械手拖料送料后，回原點時先延時該時間后再回原點。
前后限位距離：機械手限位之間的距離。

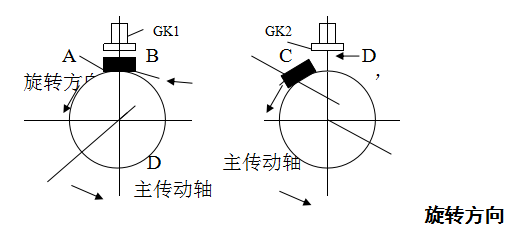

七、輸入傳感器邏輯圖關系

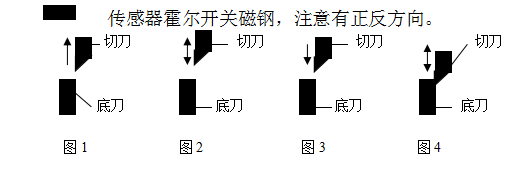

A ，開始送料位置,此時切刀向上運動,剛離開底刀,步進電機可順利地將被制料送出(圖1)。 B， 高位停機位置，此時切刀向上運動，至最高點，停機，可使?fàn)C切刀不致于破壞被制料（圖2）。 C ，拖料極限位置，此時切刀向下運動，剛到底刀處，此時步進電機不能再送料，否則，被制料會堵于刀內或拉斷（圖3）。 D， 整本脫袋位置，此時切刀向下運動，剛到最低點，整本機在此位置將拉針拔出，再把整本制品推出（圖4）。
A’取樣邏輯位置，位于A與D之間。 八、外接附件 1、 霍爾開關 紅:+24V；黑:GND；黃:輸入信號 2、 色標光電 紅:+24V；黑:GND；白或綠:輸入信號 3、 蜂鳴器 紅:+24V；黑:蜂鳴器信號

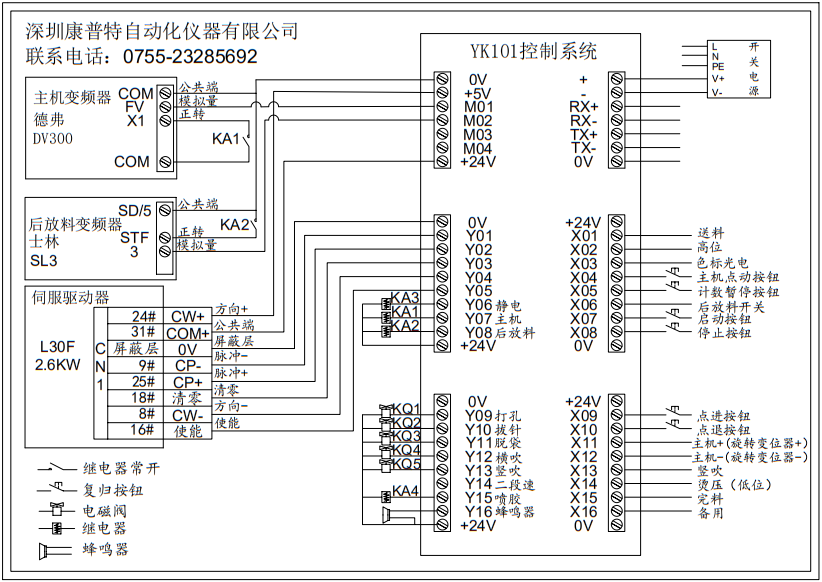

九、外部接線 輸入信號接線端子（0V） 輸出信號接線端子（0V）
01,+（DC24V接入） 01,0V 02,- 02,+5V 03,RX+ 03,M01 主機模擬
04,RX- 04,M02 放料模擬 06,TX- 06,M04 備用模擬 07,0V 07,+24V
01,+24V 01,0V 02,X01 02,Y01 (CP-脈沖) 03,X02 GK2高位 03,Y02 (CP+脈沖) 04,X03 色標光電 04,Y03 伺服清零 05,X04 05,Y04 機械手脈沖 06,X05 06,Y05 (CW-方向) 07,X06 07,Y06 (CW2方向) 08,X07 外接啟動 08,Y07 主機輸出信號(0V) 09,X08 外接停止 09,Y08 10,0V 10,+24V
01,+24V 01,0V 02,X09 外接點進 02,Y09 03,X10 外接點退 03,Y10 04,X11 04,Y11 脫袋輸出(0V) 05,X12 05,Y12 06,X13 06,Y13 07,X14 07,Y14 閉夾輸出(0V) 08,X15 前限位 08,Y15 09,X16 后限位 09,Y16 蜂鳴器(0V)
10,0V 10,+24V
|
